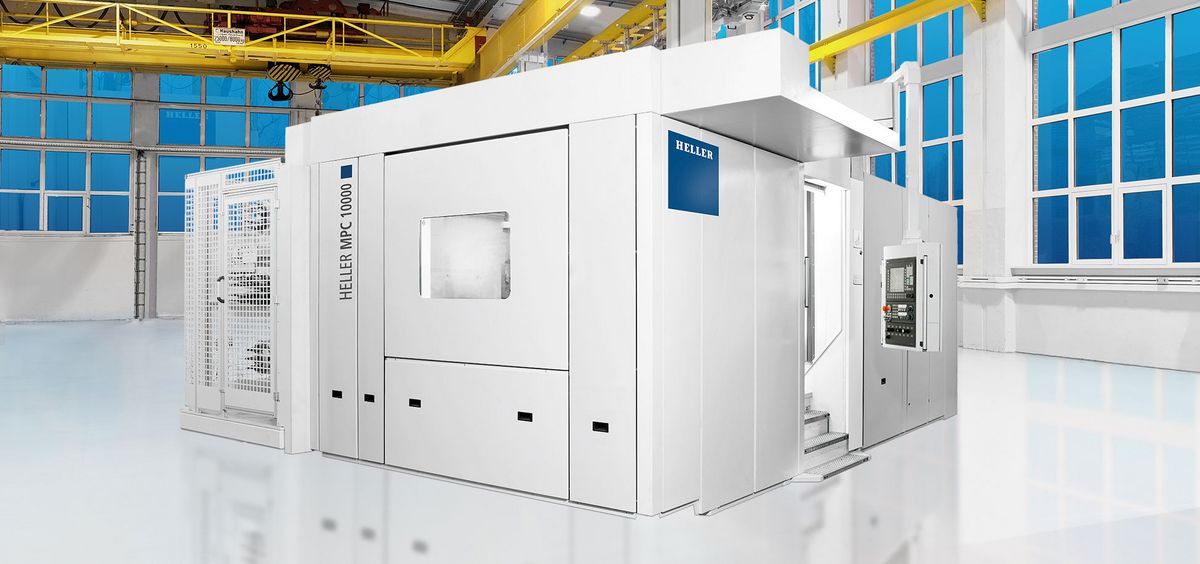

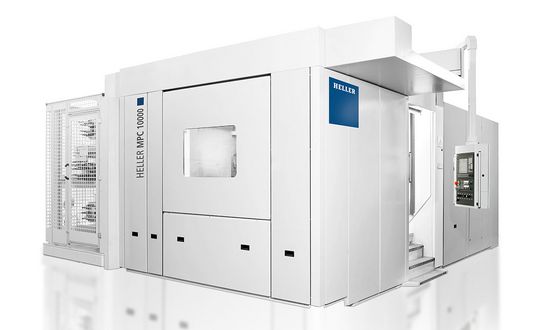

HELLER MPC 10000: 模块化 4 轴加工中心，配备自动刀头转换器
在海勒MPC 10000上进行4轴加工
稳固的基础构造：十字床身加上龙门式动柱结构
- 结构件由钢制成并经过拓扑优化，在力流中具有最高稳定性
- 使用针对应用的特定加工头实现最大灵活性
- 自动刀头转换器
- 加工头刀库位于机床背面
采用卧式主轴工作单元的 4 轴运动机构
- 机床以十字形床身布局承载 X 和 Z 轴
- 机床龙门式动柱沿 X 方向移动并承载主轴工作单元
- 主轴工作单元沿 Y 方向移动并紧凑稳定地集成在机床龙门式动柱中

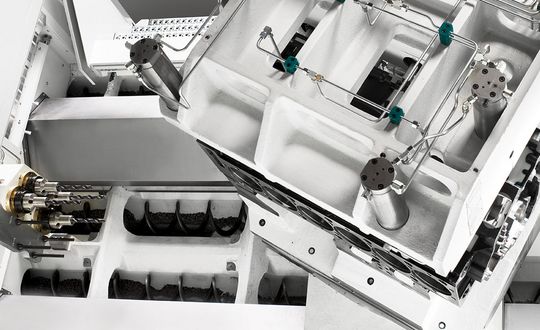

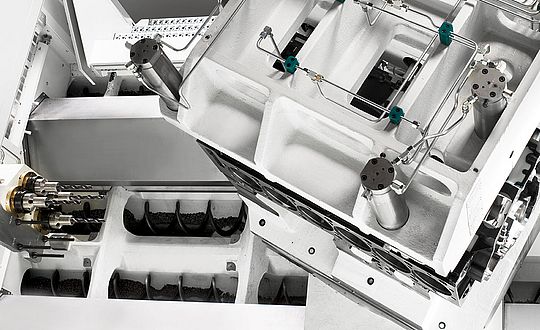

- NC 回转工作台 (B) 或 NC 摆动工作台 (A) 作为第 4 轴沿 Z 方向移动并执行进给运动
进给方向上的刚性和最大进给力：线性轴采用滚柱直线导轨，而旋转工作台采用稳定的 YRT 轴承
- 带滚柱导轨的直线轴，由滚珠丝杠驱动，实现高动态性能
- 直接绝对值测量系统（线性轴光栅尺）可实现最高精度和较小的定位公差
- 配备大型 YRT 轴承和自动夹紧功能的 NC 回转工作台，具有最高稳定性和高倾覆力矩
- 配备变速驱动装置的 NC 回转工作台，可实现高铣圆扭矩和阻尼
- 配备双面驱动装置并集成夹紧装置的 NC 摆动工作台 (A)

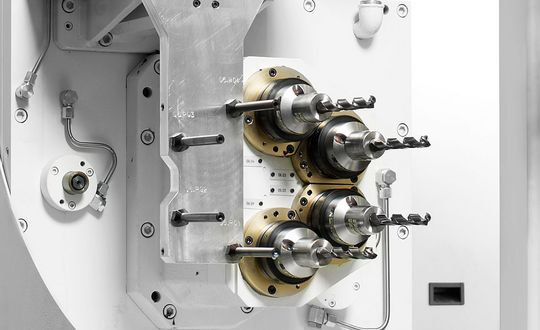

通用主轴工作单元可自动支承加工头
- 卧式布局可实现完美的排屑
- 具有 4 点电压和集成介质传输功能的标准化 HELLER 接口
- 重量可达 850 kg 的专用加工头
- 在加工头中实现所需转速和扭矩
加工头刀库
- 最多可容纳 8 个加工头
- 集成的装卸工位在使用起重机进行安装时具有良好的可达性
自动更换加工头
- 采用滑动原理的自动刀头转换器
- 无论加工头质量多重，均可获得较短的屑对屑时间

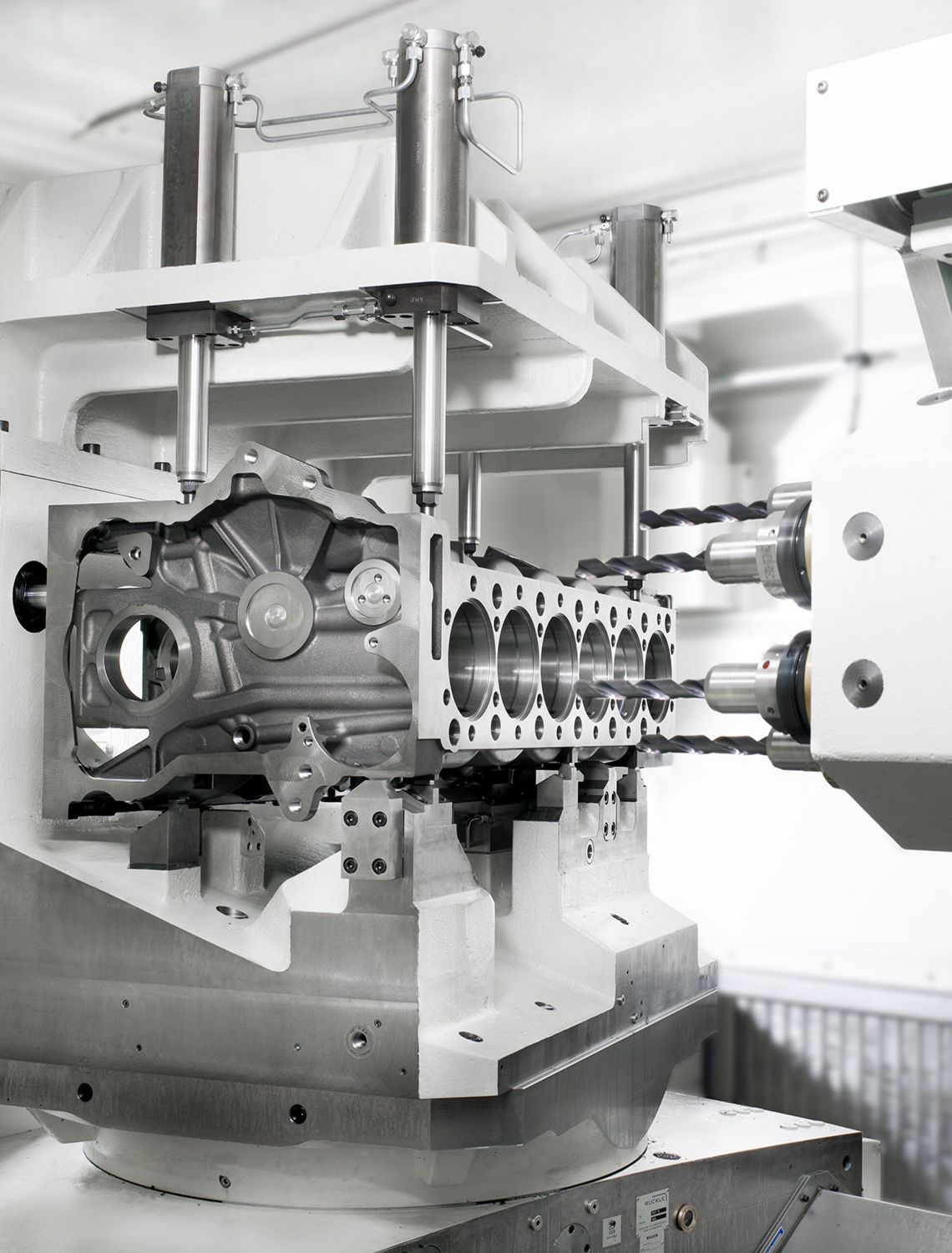

批量生产中的直接装载
- 将工件直接装载到工作区（直接装载）
- 自动装载口位于工作区上方，可通过门架式装载机从上方装载
可选的模块化旋转轴
- NC 回转工作台 (B) 或 NC 摆动工作台 (A) 作为第 4 轴
- 可选：集成液压工件夹紧装置的 12 路介质接口

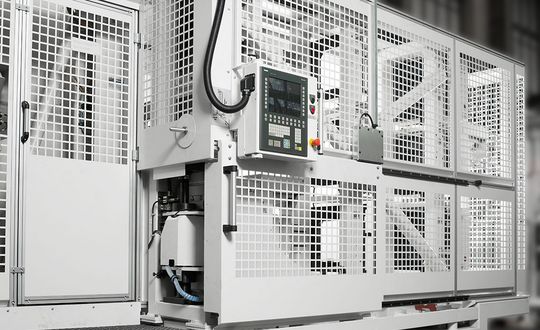

自动装卸工件
- 经过优化设计，可在采用门架式装载系统的联机设备中使用
- 将工件直接装载到工作区（直接装载）
- 自动装载口位于工作区上方，可通过门架式装载机从上方装载
