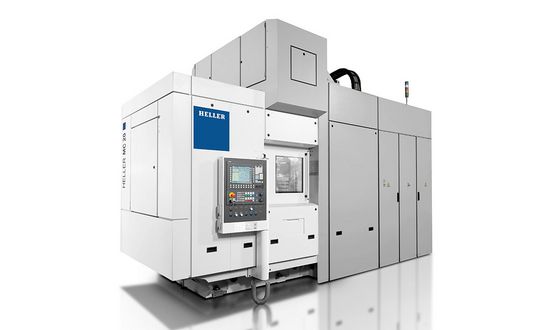

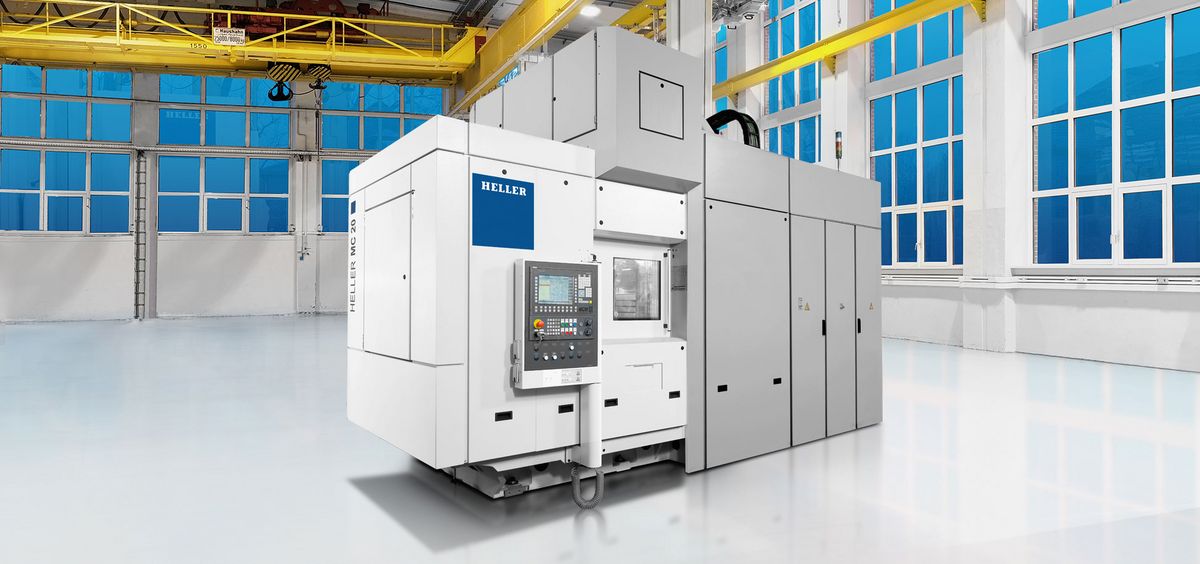

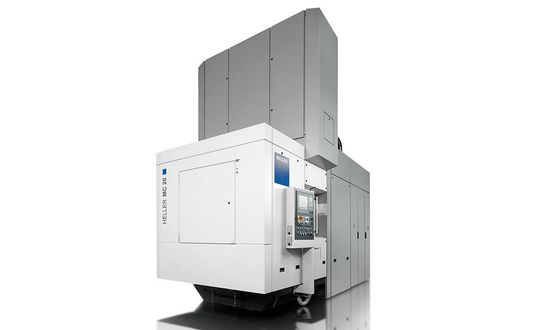

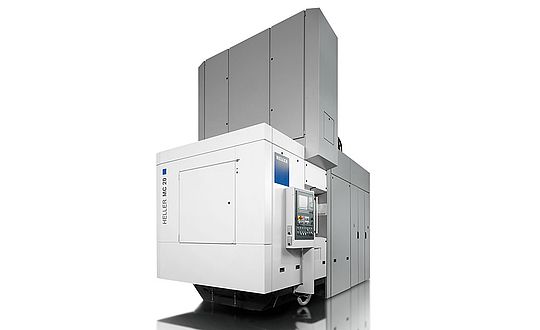

HELLER MC 20: 灵活制造系统的转换达人

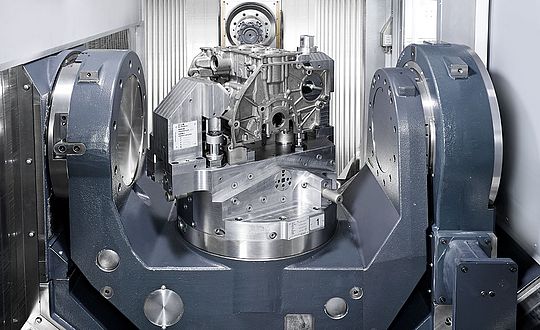

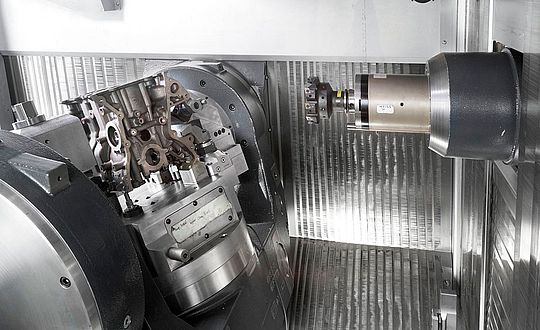

在海勒MC 20上进行4/5轴加工
稳固的基础构造：十字床身加上龙门式动柱结构
- 结构件经铸造制成并经过拓扑优化，在力流中具有高稳定性和阻尼
- 理想的力流和热对称结构
- 多种设计坚固的主轴工作单元可供选择
- 配备两个 NC 轴的换刀装置，可快速换刀
- 选择链式刀库类型以符合工艺流程要求
采用卧式主轴的 4 轴或 5 轴运动机构
- 机床以十字形床身布局承载 X 和 Z 轴
- 机床龙门式动柱沿 X 方向移动并承载主轴工作单元
- 工作单元沿 Y 方向移动，紧凑稳定地集成在机床龙门式动柱中
- NC 回转工作台 (B) 或 NC 摆动工作台 (A) 作为第 4 轴沿 Z 方向移动并执行进给运动
- 配备 NC 回转摆动工作台 (AB) 的 5 轴机型
动态性能和刚性：线性轴采用滚柱直线导轨，而旋转工作台采用稳定的 YRT 轴承
- 带滚柱导轨的直线轴由滚珠丝杠驱动，实现高动态性能
- 直接绝对值测量系统（线性轴光栅尺）可实现最高精度和较小的定位公差
- 配备 NC 回转摆动工作台的机型在两个旋转轴中使用直接驱动装置
- 配备 NC 回转台 (AB) 的机型标配使用稳定的对向轴承

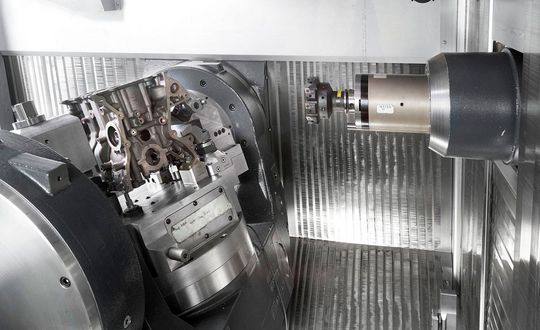

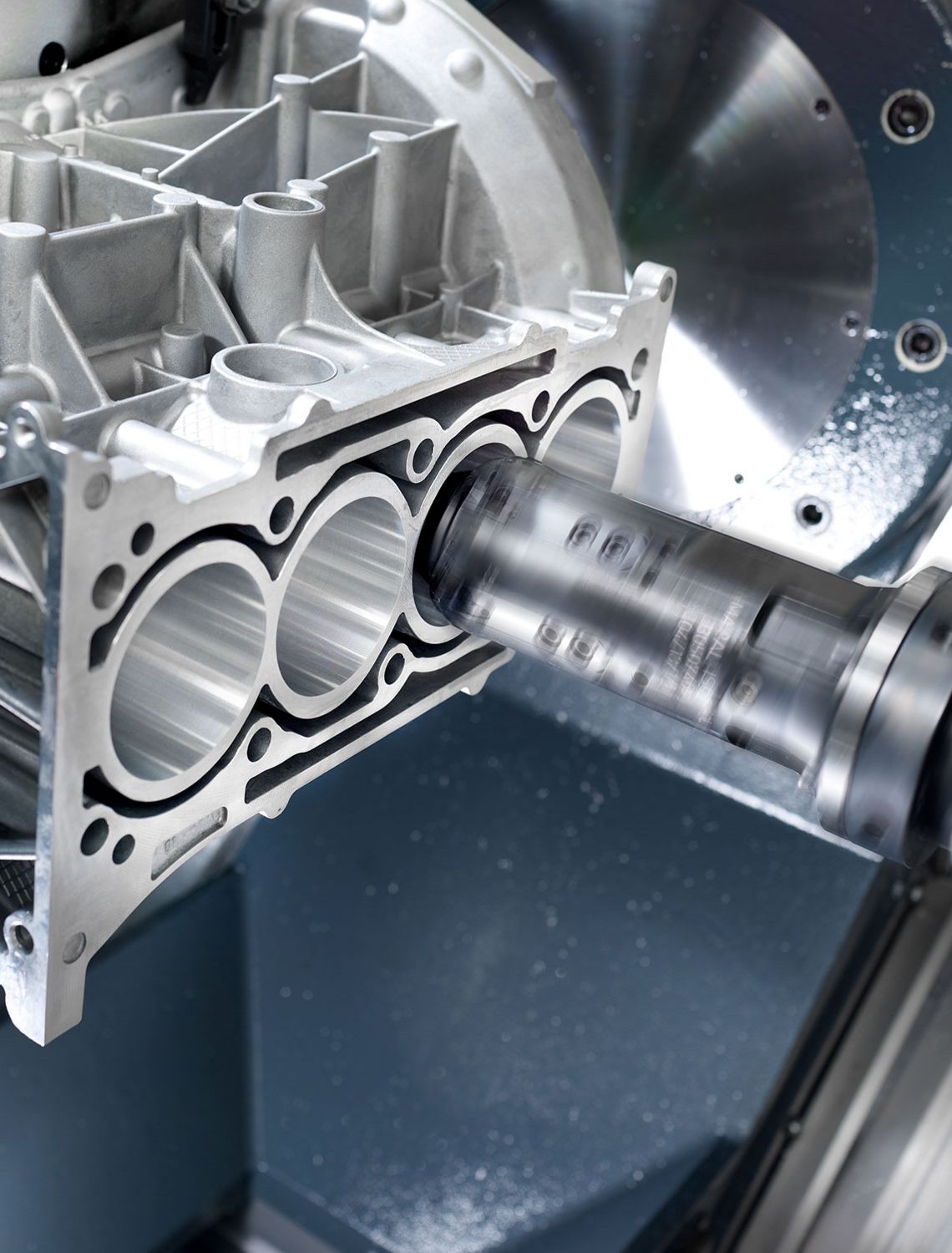

配备 HSK-A 63 或 HSK-A 100 刀柄的坚固主轴工作单元
- 卧式主轴可实现完美的排屑
- 细长的主轴颈可完美浸入工件
- 具有高动态刚度和阻尼的高性能铸铁滑座
- 紧凑的整体结构和坚固的主轴轴承保证切削过程中的最高性能
选项
- 与 EC 100 主轴连接的 HELLER 横向进给系统
- HELLER 附件头定位系统 (MSK)
- HELLER 扭矩支承
链式刀库便于迅速准备刀具
- 3 个链式刀库，最多可容纳 88 个刀位，适用于配备 HSK-A 63 的机床
- 3 个链式刀库，最多可容纳 52 个刀位，适用于配备 HSK-A 100 的机床
- 在工作区上方不占用空间的位置
选项
- 使用 RFID 芯片进行刀具编码
- 刀柄清洁，包括刀座冲洗和干燥
- 加工同时进行钻头折断检查
- 手动刀具装载辅助工具
快速更换刀具，缩短屑对屑时间
- 采用升降回转原理的托盘交换装置：两个 NC 轴确保高动态性能和持久精度
- 稳定的双夹爪确保牢固夹持
批量生产中的直接装载
- 将工件直接装载到工作区（直接装载）
- 自动装载口位于工作区上方，可通过门架式装载机从上方装载
- 特定项目中可通过自动滑动门从正面直接装载
可选的模块化旋转轴

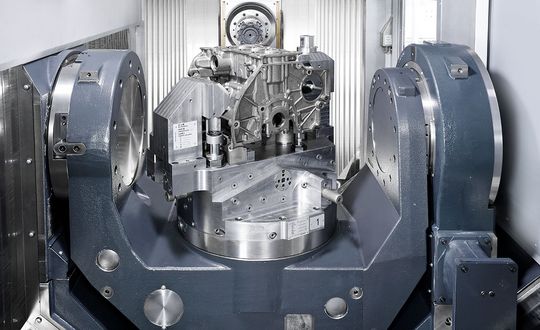

- NC 回转工作台 (B) 或 NC 摆动工作台 (A) 作为第 4 轴
- 5 轴加工使用回转摆动工作台 (AB)
- 集成的旋转轴自动夹紧机构
- 可选：集成液压工件夹紧装置的 8 路介质接口
自动装卸工件
- 经过优化设计，可在采用门架式装载系统的联机设备中使用
- 将工件直接装载到工作区（直接装载）
- 自动装载口位于工作区上方，可通过门架式装载机从上方装载
- 特定项目中可通过自动滑动门从正面直接装载
